Historia

En 1972 se diseña ARPANET, la primera red de largo alcance que implementó el stack TCP/IP (enrutamiento de paquetes). Su ventaja, es que si cae un nodo, el resto puede seguir funcionando. Se creó con la intención de conectar mainframes de investigación con los investigadores, pero pasó al departamento de defensa. Años más tarde, se empezarían a añadir universidades.

Por esas fechas, la empresa AT&T crea el sistema operativo UNIX. Se distribuyó de forma Open Source entre varias universidades, que lo utilizaron para la docencia.

Para entonces, los ordenadores no eran interoperables, sus componentes no eran intercambiables, por lo que comunicar varios ordenadores de diferentes marcas era un problema.

Entonces, el departamento de defensa marca un estándar.

La universidad de Berkeley tiene una versión modificada de UNIX y necesitaba implementar dicho estándar ==> Nace la API de sockets.

Como UNIX tenía una licencia Open Source, obligaba a que esta implementación también lo fuese.

API de Sockets

• Se trata del estándar de facto
• Sirve de base para otras abstracciones como RPC
• Proporciona la abstracción de controlar la tarjeta de red como si fuese un fichero (en UNIX todo es un archivo)

TCP/IP

Como se comentó en la introducción, se diseñó para ARPANET a principios de los años 80.

• Es independiente del fabricante: permite comunicar máquinas de distintas marcas.
• Disponible desde ordenadores de escritorio a mainframes.
• Usado tanto en LAN (Redes de Área Local) y WAN (Redes de Área Amplia)
• Actualmente es lo más utilizado en Internet

Cada una de estas capas necesita su propia cabecera, por lo que el resultado final tendrá este aspecto:

    flowchart LR
    %% 3 ~~~ a@{ shape: brace-l, label: "Puerto origen y
 destino (16 bits)" }
    %% 2 ~~~ b@{ shape: brace-l, label: "IP origen y destino (32 bits)" }
    %% 1 ~~~ c@{ shape: brace-l, label: "Dirección MAC" }

    1[Cabecera Ethernet] ~~~ 2[Cabecera IP] ~~~ 3[Cabecera TCP] ~~~ 4[Datos] ~~~ 5[Fin Ethernet]

• Cabecera Ethernet: contiene la dirección MAC, que identifica el dispositivo en la red actual y mejora la eficiencia en redes de difusión.
• Cabecera IP: contiene las IPs origen y destino (32 bits cada una), entre otros.
• Cabecera TCP: contienen los puertos origen y destino (16 bits cada uno) e información necesaria para garantizar la recepción en orden, control de congestión, etc.
• Datos: contienen los datos de la aplicación.

Entonces, es necesario tener los siguientes 5 elementos para que la comunicación sea posible:

Out of Band

Generalmente la transmisión de información se realiza a través de una memoria intermedia.

    flowchart LR
    1[Proceso] --> 2 --> 3[Red] --> 4 --> 5[Proceso]

    subgraph Byte stream service layer
        2[Bufer de envío]
    end

    subgraph Byte stream service layer
        4[Bufer de recepción]
    end

    style 3 fill-opacity:0, stroke-opacity:0;

Pero en algunos casos nos interesa saltarnos ese mecanismo y hacer que se envíe directamente. Con esto conseguimos que los datos de Out of Band siempre se envían antes que el resto.

    flowchart LR
    1[Proceso] --> 2 --> 3[Red] --> 4 --> 5[Proceso]
    1 --> 2oob --> 3 --> 4oob --> 5

    subgraph Byte stream service layer
        2[Bufer de envío]
        2oob[Datos Out-of-Band]
    end

    subgraph Byte stream service layer
        4[Bufer de recepción]
        4oob[Datos Out-of-Band]
    end

    style 3 fill-opacity:0, stroke-opacity:0;

IPC de UNIX BSD 4.x

A partir de BSD 4.2 se implementó un modelo de IPC a través de llamadas al sistema gracias al concepto de sockets.

Como en UNIX todo es un archivo, los sockets funcionan de igual forma. Se abren mediante la función socket() y se devuelve un descriptor de archivo. Con el se pueden usar las llamadas para archivos read() y write().

#include <sys/socket.h>

// Parámetro domain
#define AF_INET ...  // Internet
#define AF_UNIX ...  // IPC

// Parámetro type
#define SOCK_DGRAM  ...  // UDP
#define SOCK_STREAM ...  // TCP

// Protocol a 0

int socket(int domain, int type, int protocol);
// En error devuelve -1, consultar errno

Consultar man socket para más información.

A continuación, se llama a bind() para asignarle un puerto. Si no se deshace el bind, el sistema se podrá reutilizar el puerto (ojo si el programa termina por CTRL-C).

#include <sys/socket.h>

int bind(
    int sockfd,  // Descriptor del socket
    const struct sockaddr *addr,
    socklen_t addrlen
);
// En éxito devuelve 0. En error, -1 (errno)

El parámetro addr es la dirección que se le quiere asignar. Como se trata de una función genérica, también debe funcionar para otros protocolos y dominios. Por ello, también se le debe pasar el tamaño de la estructura.

UDP o Datagramas

• sendto(): con el descriptor del socket, enviar a determinada dirección (IP + puerto)
• recvfrom(): recibir mensaje y la dirección de origen. Se especifica también el tamaño máximo del buffer (si se supera, se trunca el contenido).
• close(): para cerrar el socket

==> Con un mismo socket se pueden hablar con varias máquinas
==> Primero recvfrom() (bloqueante) y luego sendto()

    sequenceDiagram
    Server ->> Server: socket()
    Server ->> Server: bind()
    Server ->> Server: recvfrom()
    Note left of Server: Bloquearse
 hasta recibir datos

    Client ->> Client: socket()
    Client ->> Client: bind()

    Client ->> Server: sendto()
    Client ->> Client: recvfrom()
    Note left of Server: Procesar la petición
    Server -->> Client: sendto()

TCP o Flujos / Streams

• listen(): crea un buffer en el kernel de conexiones sin aceptar. No debe pasar mucho tiempo entre que se reciben y se aceptan/rechazan o el buffer se llenará.
• connect(): se crea la conexión con el servidor
• accept(): se crea un nuevo socket para la conexión. Es una llamada bloqueante
• recv() y send() para enviar y recibir a través del socket de conexión. También se pueden usar read() y write() respectivamente.
• close(): para cerrar el socket

    sequenceDiagram
    Server ->> Server: socket()
    Server ->> Server: bind()
    Server ->> Server: listen()
    Note left of Server: Se bloquea hasta recibir conexiones

    Client ->> Client: socket()
    Client ->> Server: connect()

    create participant Connection Server
    Server ->> Connection Server: accept()
    Connection Server ->> Connection Server: recv()

    Client ->> Connection Server: send()
    Client ->> Client: recv()
    Connection Server -->> Client: send()

    destroy Connection Server
    Server ->> Connection Server: close()

Nótese que para gestionar la conexión se crea un nuevo socket, el socket de conexión. Esto se debe a que la conexión es 1 a 1.

El API de sockets en Java

Para representar las direcciones IP, en Java se utilizan las siguientes clases:

• InetAddress representa una dirección de internet (IPv4 o IPv6)
• SocketAddress representa una dirección y un puerto asociado a un socket
• InetSocketAddress es un SocketAddress especializado para direcciones de internet
• UnixDomainSocketAddress es lo mismo, pero para IPC

    classDiagram
    class SocketAddress
    <<abstract>> SocketAddress

    class InetSocketAddress {
        +InetSocketAddress(addr: String, port: int )
        +InetSocketAddress(addr: InetAddress, port: int)
        +getPort() int
        +getAddress() InetAddress
    }

    class InetAddress {
        +getByName(String) InetAddress$
        %%+getByAddress(byte[]) InetAddress$
        %%+isReachable() bool
        %%+isReachable(timeout: int) bool
        %%+isMulticastAddress() bool
    }

    link SocketAddress "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/SocketAddress.html"
    link InetSocketAddress "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/InetSocketAddress.html"
    link InetAddress "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/InetAddress.html"

    SocketAddress <|-- InetSocketAddress
    SocketAddress <|-- UnixDomainSocketAddress
    InetAddress <|-- Inet4Address
    InetAddress <|-- Inet6Address

Luego, si se quiere hacer uso del protocolo UDP para enviar datagramas, se utilizan las siguientes clases:

• La clase DatagramSocket representa un socket capaz de enviar DatagramPackets.
• La clase MulticastSocket da un mejor soporte para enviar y recibir datos en grupos multicast.
• La clase DatagramPacket representa un paquete individual y enrutado de forma independiente, por lo que ya contiene dirección y puerto de origen y destino. No se garantiza que se reciba.

    classDiagram
    class AutoCloseable {
        <<interface>>
        +close()
    }

    class DatagramSocket {
        +bind(addr: SocketAddress)
        +connect(addr: SocketAddress)
        +connect(addr: InetAddress, port: int)
        +disconnect()
        +setSoTimeout(time: int)

        +getInetAddress() InetAddress
        +getPort() int
        +getChannel() DatagramChannel

        +send(packet: DatagramPacket)
        +receive(packet: DatagramPacket)
    }

    class MulticastSocket {
        +joinGroup(addr: SocketAddress, netIf: NetworkInterface)
        +leaveGroup(addr: SocketAddress, netIf: NetworkInterface)
    }

    class DatagramPacket {
        +setData()
        +getData() byte[]

        +setSocketAddress(addr: SocketAddress)
        +getSocketAddress() SocketAddress

        +setAdress(addr: InetAddress)
        +getAddress() InetAddress
        +setPort(port: int)
        +getPort() int
    }

    link AutoCloseable "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/lang/AutoCloseable.html"
    link DatagramSocket "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/DatagramSocket.html"
    link MulticastSocket "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/MulticastSocket.html"
    link DatagramPacket "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/DatagramPacket.html"

    DatagramSocket ..|> AutoCloseable
    DatagramSocket <|-- MulticastSocket
    DatagramSocket ..> DatagramPacket: Envía/Recibe

Alternativamente, también existen más clases para gestionar sockets por Streams (TCP).

• Socket implementa sockets cliente
• ServerSocket implementa sockets servidor: espera por peticiones entrantes, las procesa, y posiblemente devuelve una respuesta.

Para recibir y enviar datos, se pueden usar las interfaces de InputStream y OutputStream. Otra alternativa es usar Channels.

Ambas clases utilizan SocketImpl, que es la clase real que implementa los sockets. El usuario puede crear su propia versión, tanto para clientes como para servidores.

    classDiagram
    class Closeable {
        <<interface>>
        +close()
    }
    class AutoCloseable {
        <<interface>>
        +close()
    }

    class Socket {
        +connect()
        +bind(addr: SocketAddress)
        +connect(addr: SocketAddress)

        +setSoTimeout(time: int)
        +getChannel() SocketChannel

        +getInputStream() InputStream
        +getOutputStream() OutputStream
    }

    class ServerSocket {
        +accept() Socket
        +bind(addr: SocketAddress)
        +getChannel() SocketChannel
    }

    link AutoCloseable "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/lang/AutoCloseable.html"
    link Socket "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/Socket.html"
    link ServerSocket "https://docs.oracle.com/en/java/javase/23/docs/api/java.base/java/net/ServerSocket.html"

    Socket ..|> Closeable
    ServerSocket ..|> Closeable
    ServerSocket ..|> AutoCloseable
    Socket <|-- SSLSocket
    ServerSocket <|-- SSLServerSocket
    ServerSocket ..> Socket: Crea

Sockets seguros: JSSE

En el diagrama de clases anterior, he incluido SSLSocket y SSLServerSocket. Estas son las implementaciones de los sockets seguros de Java: Java Secure Socket Extension (JSSE).

• Implementan SSL y TLS
• Es necesario tener certificados digitales: clave pública y clave privada
• Gestiona el cifrado y firma de los mensajes

Ejemplo de servidor TCP

import java.io.*;
import java.net.*;

public class Server {
    public static final int PORT = 8180;

    public static void main(String[] args) {
        try (ServerSocket socket = new ServerSocket(PORT)) {

            while (true) {
                // Se realiza el accept de una conexión
                try (Socket conSocket = socket.accept()) {

                    // Este trabajo lo podría realizar otro hilo para gestionar
                    // varias conexiones a la vez.

                    DataInputStream input = new DataInputStream(conSocket.getInputStream());
                    DataOutputStream output = new DataOutputStream(conSocket.getOutputStream());

                    ... input.readByte() ...
                    ... output.write() ...
                } // Se cierra automáticamente el socket de conexión
            }

        } catch (Exception e) {
            e.printStrackTrace();
        }
    }
}

Ejemplo de cliente TCP

import java.io.*;
import java.net.*;


public class Client {
    public static void main(String[] args) {
        try (Socket socket = new Socket("127.0.0.1", Server.PORT)) {

            DataInputStream input = new DataInputStream(socket.getInputStream());
            DataOutputStream output = new DataOutputStream(socket.getOutputStream());

            ... input.readByte() ...
            ... output.write() ...

        } catch (Exception e) {
            e.printStrackTrace();
        }
    }
}

Multicast

La multidifusión se construye sobre el protocolo IP para permitir que un emisor se envíe un único paquete a muchos receptores.

Para poder recibir mensajes, es necesario registrarse a un grupo multicast, que se corresponde con una IPv4 de tipo D. Sencillamente, hace que el Sistema Operativo lea de unas IPs en concreto cuando se registra. Esto tiene la ventaja de que la asignación es dinámica: puedo dejar de escuchar o empezar a escuchar cuando quiera.

Con este mecanismo, es posible enviar datos a un grupo multicast sin pertenecer a él. Solo es necesario unirse para recibir mensajes.

Más características:

• Todos deben escuchar por el mismo puerto.
• Debe usarse UDP (uno a muchos).
• El emisor no sabe qué otras máquinas están en el grupo ni el tamaño del mismo.
• Es importante salir del grupo antes de terminar el programa. De lo contrario, el kernel seguirá escuchando por esos paquetes y desperdiciando recursos.

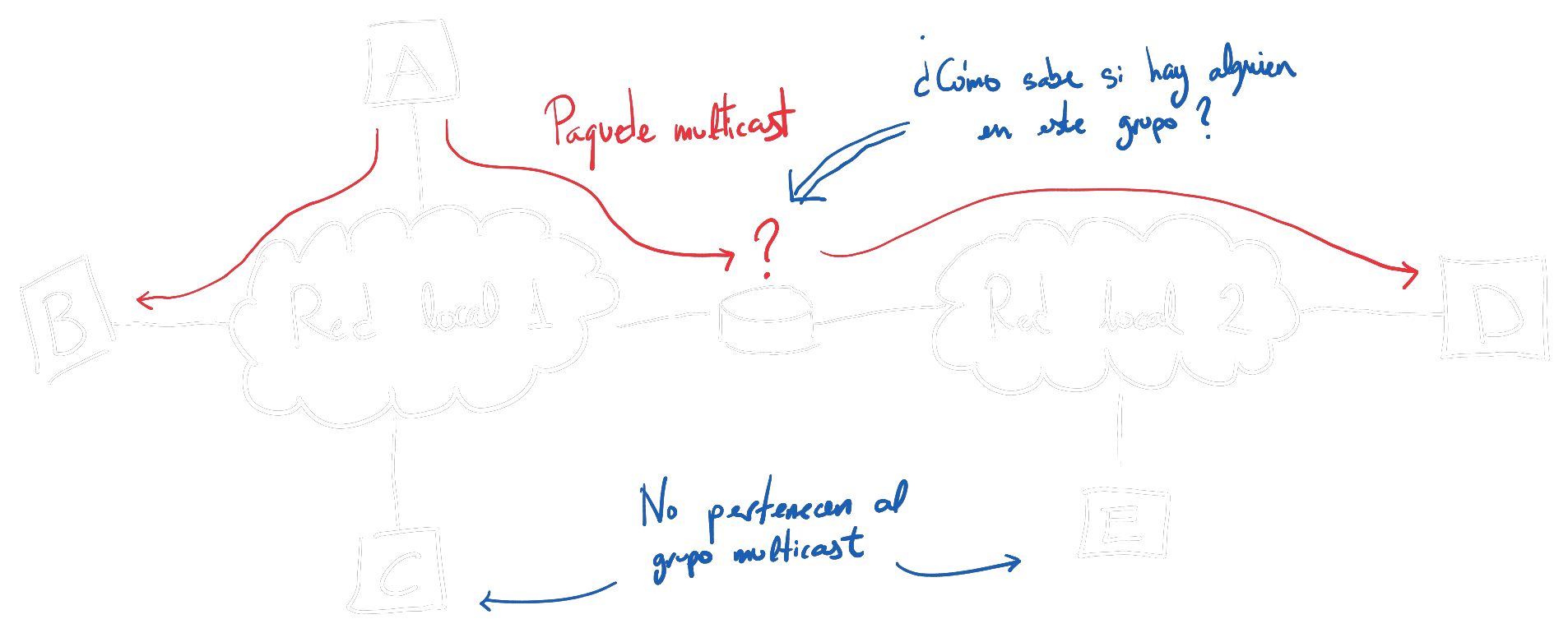

Routers multicast

Los routers solo implementan 2 capas del stack TCP/IP (Enlace y Red), por lo que necesitan algo extra para soportar multicast.

Entonces, cuando los routers detecten una IP dirigida a un grupo multicast, lo reenviarán por todas sus salidas los paquetes multicast. Esto provoca que el paquete viajará por toda la red, y posiblemente se quede atrapado en bucles.

La solución es implementar el mecanismo de TTL (Time To Live). El paquete se envía con un número de saltos máximo y cada vez que pase por un router, este lo decrementa en 1. Cuando se llegue a 0, el paquete simplemente se descarta.

Reservar una dirección

Cuando se crea un grupo temporal, se necesita una dirección IP multicast libre para evitar conflictos. El protocolo IP no resuelve este problema.

Tenemos la ventaja de que si se selecciona un TTL pequeño, es difícil entrar en conflicto con otros grupos.

Sin embargo, para comunicaciones a nivel de internet, sí es necesario reservar previamente una dirección con las Autoridades de Internet. El programa de directorio de sesiones (sd) sirve para arrancar o unirse a grupos multicast grandes, entre otros. En España, la agenda la gestiona RedIris.

Las direcciones de 244.0.0.1 a 244.0.0.255 están reservadas para grupos permanentes, incluso si no tienen ningún miembro.

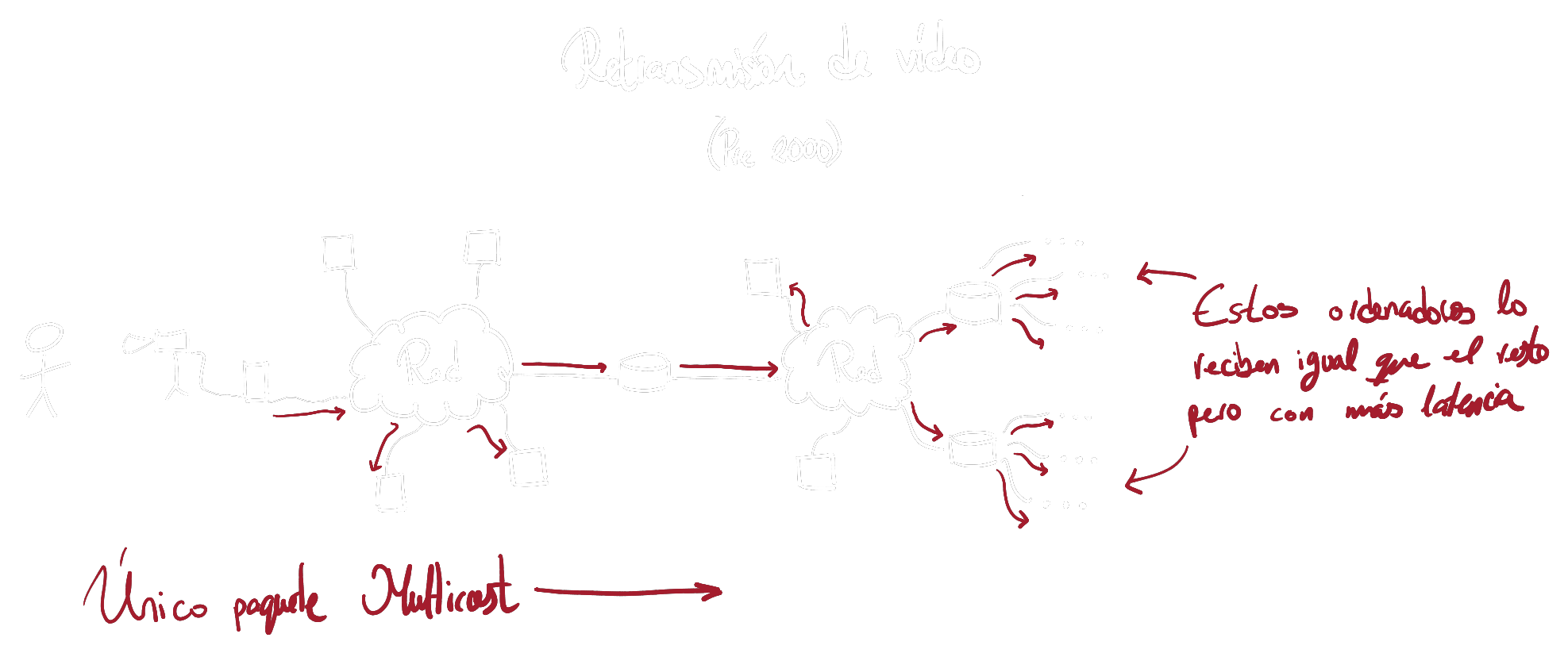

Aplicaciones

Los principales usos de este mecanismo son los siguientes:

• Difusión de vídeo y audio
• Aplicaciones cooperativas
• Videoconferencias

Sin embargo, hoy en día ya no se utiliza a escala global y casi nadie configura routers en modo multicast.

Hoy en día, el emisor se conecta a un servidor y se replican los paquetes de vídeo para los espectadores. Esto es menos eficiente dado que tiene un mayor consumo de ancho de banda, pero con el hardware actual, no resulta un problema.
